水泥原料球磨機

產品介紹結構原理技術優勢工程案例規格參數

公司介紹

您當前所在的位置:首頁 > 產品中心 > 球磨機

NO.1 產品介紹:

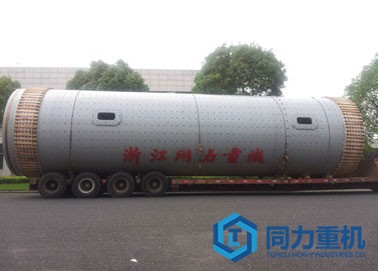

水泥原料磨包括:烘干原料磨、濕法原料磨、干法原料磨,主要用于水泥廠成品及原料的粉磨,也適用于冶金、化工、電力等工礦企業粉磨各種礦石及其他可磨性物料。同力重機生產水泥原料磨已有三十年余歷史。先后與德國洪堡、日本川崎等機械裝備品牌合作,研制生產了適應水泥工業發展需要的直徑5m以下各種規格水泥磨。具有國內較好的水泥磨研究與設計隊伍,較完善的水泥磨試驗與檢測手段,精良的大型水泥磨機制造裝備與制造技術,形成了完善的水泥磨機試驗研究、設計、制造、檢測與服務的體系,并具有原料磨自主知識產權。


24小時客服熱線:400-921-0788

NO.2 結構原理:

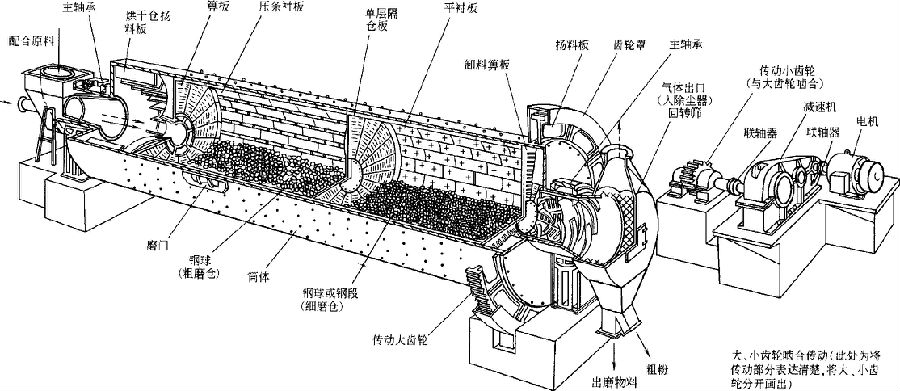

球磨機筒體被傳動裝置帶動回轉時,研磨體由于慣性離心力的作用,貼附在磨機簡體內壁的襯板面上與之一起回轉,被帶到一定高度后,借重力作用自由落下,此時研磨體將筒體內物料擊碎,同時研磨體在回轉的磨機內有上升、下落的循環運動,產生滑動和滾動,致使研磨體、襯板和被磨物料之間發生研磨作用使物料磨細。針對不同規格型號的磨機采用適合的傳動方式,主要有邊緣傳動和中心傳動兩種方式。筒體內部采用新型分級襯板與標準階梯襯板等規格,增加了物料研磨表面積,分級效果更好,后期維護及更換更加簡單。新型隔倉結構采用了可調揚料板與固定揚料板,易于安裝及維護。


NO.3 技術優勢:

    適應性強,細度調節方便

    水泥原料球磨機具有對物料適應性強、能連續生產、破碎比大、易于調整粉磨產品的細度等特點。它既能干法生產也可以濕法生產,也可以粉磨與烘干同時進行作業。


    傳達方式先進,大、中型磨機裝備有慢速驅動裝置;

    筒式磨機采用的傳動形式有邊緣傳單、中心傳動、多點嚙合邊緣傳動等傳動型式;驅動形式有異步電機+減速器+小齒輪+大齒輪和同步電機+空氣離合 器+小齒輪+大齒輪;





    多種支撐方式,使用多種規格

    一般采用兩端靜動壓軸承的支撐方式,采用完全封閉式的自調心1200線接觸“搖桿型”軸承,亦可采用單滑履、雙滑履靜動壓的支撐方式或全靜壓支撐;大、中型磨機裝備有高低壓潤滑站;




    有限元分析,美國設計標準

    筒體為磨機的關鍵件,利用計算機對其進行有限元分析,保證其使用的可靠性;大型開式齒輪采用美國AGMA標準設計,裝備有密封可靠的齒輪罩,設有甘油自動噴霧潤滑裝置;控制與保護系統采用PLC控制。


NO.4 工程案例:

工程案例

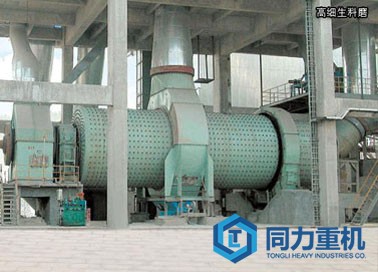

同力重機制造的時產190噸大型烘干兼中卸原料球磨機Φ4.6×(10+3.5)在新疆南崗**水泥有限公司順利投產,設備運行穩定,達標達產,各項技術指標均達到歐洲標準。

生產情況

【日運轉】: 24小時

【進   料】:水泥原料

【成   品】: 200

【產   量】: 190 t/h(烘干兼中卸系統)


NO.5 規格參數:


規格
   Specification

  簡體轉速
  Shell speed

  研磨體裝載量
Loadage

生產能力
Prod.capacity

主電動機
Main motor

主減速器
Main reducer

重量
Weight

m

r/min

t

t/h

型號
Model

功率
Power

型號
Model

t

kw

Φ2.4×8

20.9

45

21~24

JRQ1512-8

570

ZD80

72

Φ3.0×9

18.6

80

26~34

YR1000-8/1180

1000

800

132

Φ3.4×9.5

16.9

75

70

YR1250-8/1430

1250

900

168

Φ3.8×7.5

16.7

85

85

YR710-8

1400

800

180

Φ4.6×9.5+3.5

15

185

180~190

YRKK900-8

3550

MFY355

345
